概述

該微機綜合保護測控裝置適用于35KV及以下電力網絡，提供對輸電線路和變壓器、電容器、電動機等主設備保護、控制、測量、監視功能，裝置采用單元化設計，使其能方便的配備于一次設備中，即可集中組屏，又可分布式安裝，通過規范的現場總線接口，支持多個接點協同工作，實現系統級管理和綜合信息共享，該系列微機保護測控裝置完全符合此方面的技術和適應對未來發展的要求，是構成變、配電自動化系統的理想基礎設備。

產品選型

安裝尺寸

進線備自投保護

本裝置為電源進線備自投同時帶保護功能，適用于35KV及以下電壓等級輸電線路的控制、保護、測量、遠動通信、備自投雙電源切換；

保護功能

電流速斷保護、限時速斷保護、過電流保護、過負荷保護、零序電流保護、后加速、備自投功能、備投自復功能

三遙功能

遙信：10路外部開關量信號輸入

遙測：4路電壓、4路保護電流、2路測量電流

遙控：斷路器遙控分閘、合閘接點輸出

通訊功能

裝置具有RS485通訊接口，可以與廠站自動化系統及其它智能設備連接通訊

備自投(帶自復)功能

備自投功能主要是針對雙電源（兩條或多條進線）供電系統，利用該保護裝置可以實現兩路電源自動投切，典型應用于進線備自投，其備自投必須滿足的條件及動作過程如下：

【自投方式：主備】

進線1為主供電線路，進線2為備用供電線路，見圖；

【充電條件】

1、裝置備自投功能軟壓板投入；

2、本側斷路器位置1DL在合位；

3、對側斷路器位置2DL在分位；

4、本側有壓（UL1正常值)；

5、對側有壓（UL2>Ud)；

6、無備投閉鎖信號；

以上條件滿足后經20秒左右備自投充電完成

【動作條件】

1、備自投已經充電完成；

2、本側電源失壓（UL1=0、無壓、無流)；

3、對側有壓大于電壓定值（UL2>Ud)；

具備以上條件，經設定備自投延時時間，先跳開本側開關1DL，然后經延遲200mS后，合備用電源開關2DL，見圖；

當檢測到本側電源有壓（UL1>Ud、無流)，實現自恢復；

【備自投邏輯圖僅供參考】

定值清單

SNI800-LBT微機進線備自投保護裝置

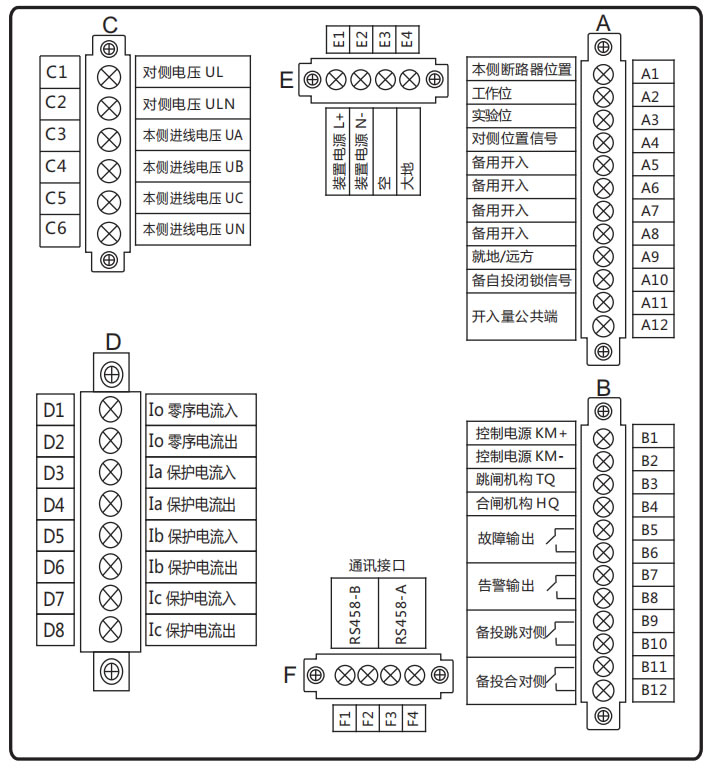

后端子圖

SNI800-LBT微機進線備自投保護裝置

特別強調：本裝置開入量為無源接點輸入(自產24V)

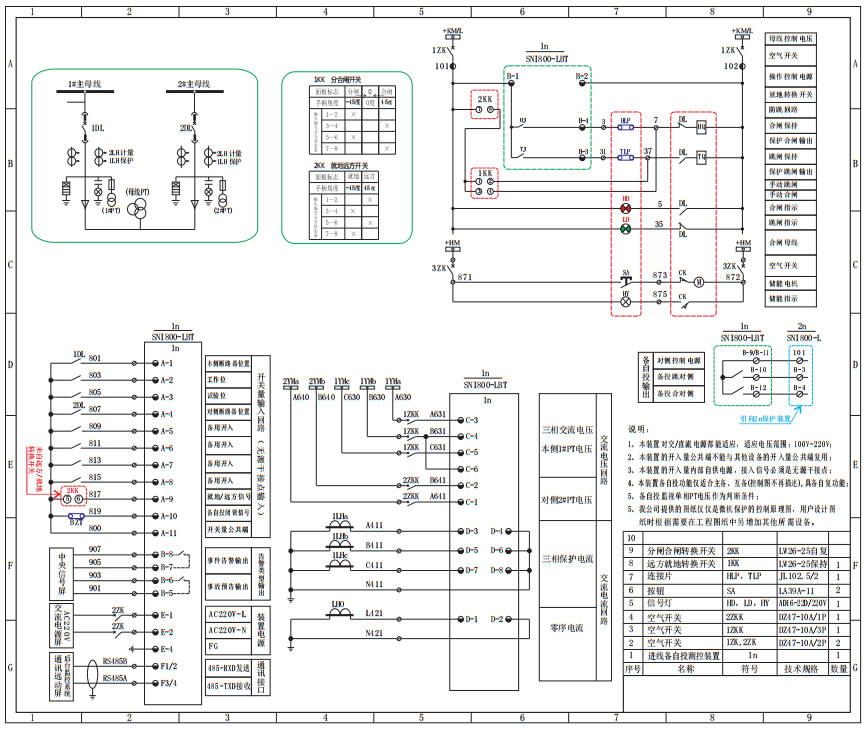

接線原理圖

SNI800-LBT微機進線備自投保護裝置
